三相電表接線圖可分為三相三線制電表接線圖和三相四線制電表接線圖兩種。
使用三相三線制還是用三相四線制的電表，需要根據用戶的進線和用電性質決定。如果用戶是純?nèi)�相制電器，如三相變壓器，三相電�?dòng)機等，可以使用三相三線制線路，三相三線制只有三根線，沒有零線，就只能用三相三線制的表。如果用戶有單相負荷又有三相負荷，那就是三相四線制或多零線接地線線路，就要使用三相四線制的電表。三相三線制線路沒有調整能力，要求三相負荷基本平衡。所以三相三線制電表和三相四線制電表，接線方式也有所不同。
三相三線制電表
電壓規格：3×100V（高壓電），因一次電壓、電流過大，需采用電壓、電流互感器。

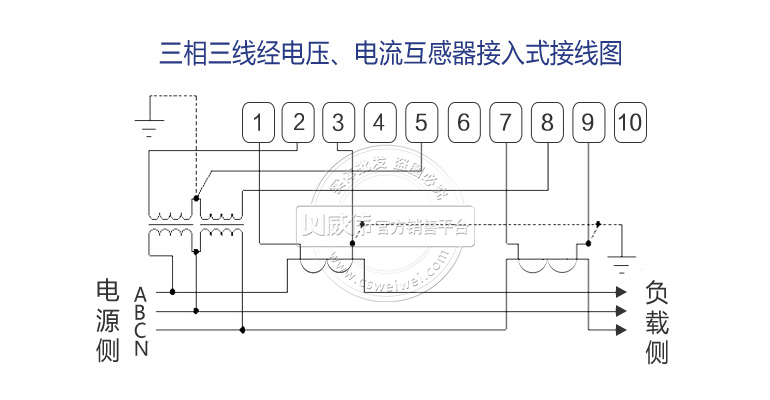

三相三線制經電壓、電流互感器電表接線方式，如圖所示：
三相四線制電表
電壓規格：3×220/380V（低壓電）分直接式和互感式直接式采用坐進右出原則進行接線，互感式因一次電流過大，需采用電流互感器。
電壓規格：3×57.7/100V（高壓電）因一次電壓、電流過大，需采用電壓、電流互感器。

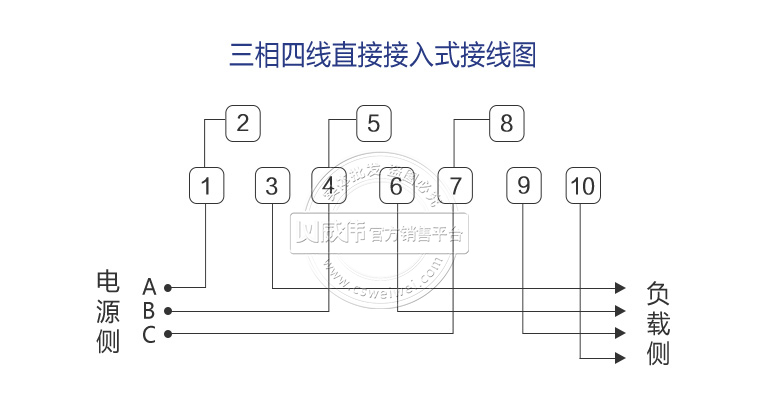

① 三相四線制直通式電表接線方式，如圖所示：

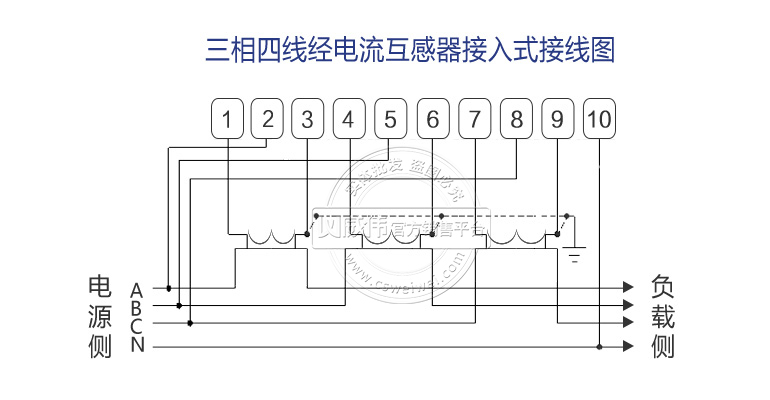

② 三相四線制經電流互感式電表接線方式，如圖所示：

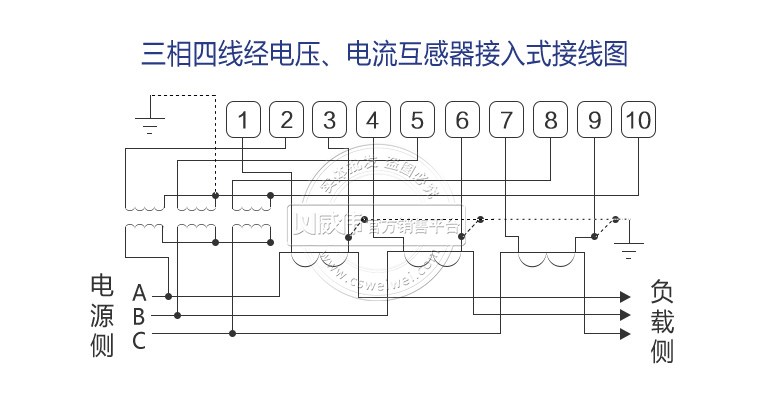

③ 三相四線制經電壓、電流互感式電表接線方式，如圖所示：
